La iluminación en capas de 50 a 100 lux es la base para entradas a patios seguras y protegidas
Para mejorar significativamente la visibilidad nocturna y la seguridad en la entrada de un patio, instale iluminación en capas que logre una iluminancia mantenida de 50 a 100 lux en la superficie del camino de entrada, combinada con iluminación de acento activada por movimiento en las zonas perimetrales. La investigación realizada por la Illuminating Engineering Society (IES) confirma que las entradas bien iluminadas reducen la percepción de oportunidad de cometer delitos, y los estudios muestran que las propiedades cuentan con una experiencia de iluminación exterior adecuada. hasta un 39% menos de incidentes de intrusión nocturna en comparación con equivalentes mal iluminados.

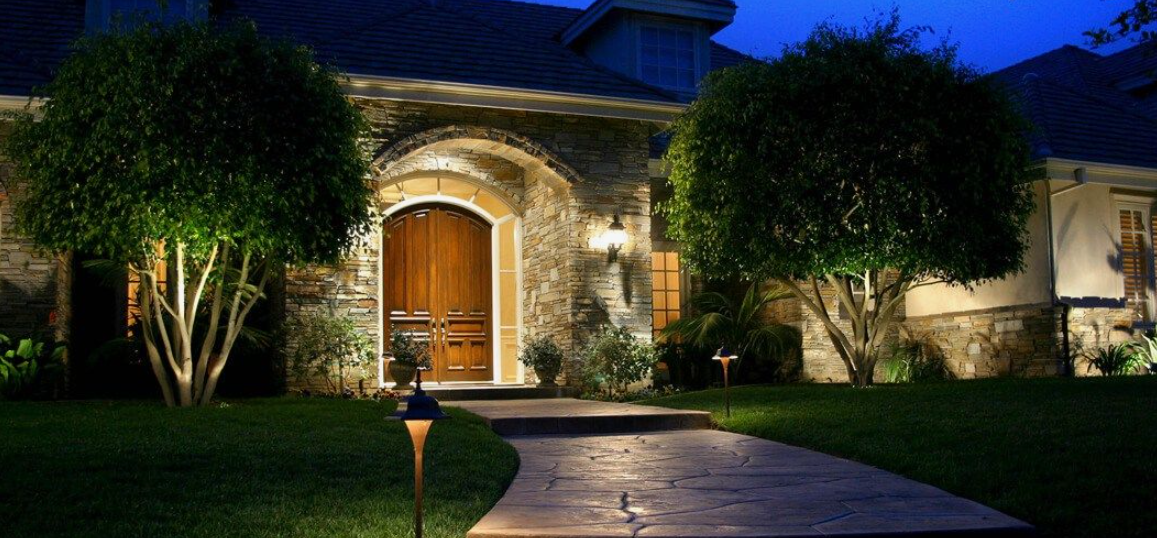

Un único accesorio elevado rara vez es suficiente. Efectivo iluminación de entrada al patio combina una fuente principal montada en la pared o en el techo para iluminación general, luces de camino a nivel del suelo para un paso seguro y focos activados por movimiento para alertar sobre el perímetro. Cuando se integra con controles inteligentes y opciones de temperatura de color adecuadas, este sistema en capas ofrece visibilidad funcional y un efecto disuasorio visual que la iluminación pasiva por sí sola no puede lograr. Las secciones siguientes desglosan cada elemento de este sistema con recomendaciones específicas.
Comprensión de los requisitos de lúmenes y lux para la iluminación de la entrada al patio
Antes de seleccionar luminarias, comprender la diferencia entre lúmenes y lux evita el error más común en la planificación de la iluminación: elegir bombillas por potencia en lugar de por la iluminancia entregada en la superficie importante.
- Lúmenes (lm): La salida de luz total de una luminaria. Un LED de 10 W normalmente produce entre 800 y 1100 lúmenes. Esto le indica qué tan brillante es la fuente, no qué tan brillante será la superficie que ilumina.
- Lux (lx): Lúmenes por metro cuadrado: la iluminancia real en la superficie de trabajo. Esto es lo que determina si una persona puede ver con claridad y si una cámara de seguridad puede capturar imágenes utilizables. 1 lux = 1 lumen por 1 m².
- La ley del cuadrado inverso: La iluminancia cae por el cuadrado de la distancia desde la fuente. Una luminaria montada a 3 m de altura ofrece sólo una novena parte de la iluminancia de superficie que la misma luminaria a 1 m. Por este motivo, la altura de montaje es tan importante como la producción de lúmenes a la hora de planificar la iluminación del patio.
La siguiente tabla muestra los niveles de iluminancia recomendados por IES y EN 13201 para diferentes áreas exteriores relevantes para las entradas al patio:
| Área / Aplicación | Iluminancia recomendada (lux) | Tipo de accesorio típico | Requisito de cámara de seguridad |
|---|---|---|---|
| Camino peatonal | 10–30 lux | Bolardo de camino, estaca de tierra | Mínimo para detección de movimiento |
| Puerta de entrada/área de puerta | 50-100 lux | Farol de pared, poste elevado | Capacidad de reconocimiento facial |
| Entrada de vehículos/entrada de vehículos | 30–75 lux | Post-top, bolardo, reflector | Reconocimiento de matrículas |
| Muro perimetral/limitador | 5–20 lux (ambiente) | Bañador de pared, iluminador de techo | Sólo detección de intrusiones |
| Zona de seguridad activada por movimiento | 150–300 lux (activado) | reflector PIR | Identificación de alto detalle |
El sistema de iluminación de tres capas para entradas a patios
Los diseñadores profesionales de iluminación paisajística utilizan sistemáticamente un enfoque de tres capas para las zonas de entrada. La aplicación de este marco a la entrada de un patio produce una mejor visibilidad y un entorno más seguro que cualquier solución de un solo accesorio:
Capa 1: Iluminación ambiental (general)
La fuente de luz principal que proporciona iluminación general del área de entrada. Para la entrada de un patio, esto suele ser un farol montado en la pared a una altura de 2,5 a 3 m, una luminaria de poste o una lámpara colgante si la entrada tiene un arco cubierto. Salida objetivo: 800–1500 lúmenes para una entrada de patio compacta de 3×3 m; De 1500 a 3000 lúmenes para una entrada de acceso más amplia. Utilice un Temperatura de color de 2700K a 3000K (blanco cálido) para entradas a patios residenciales: esto crea una atmósfera acogedora y al mismo tiempo proporciona suficiente visibilidad. Para aplicaciones comerciales o centradas en la seguridad, el blanco neutro de 4000K mejora el contraste y el reconocimiento facial.
Capa 2: Iluminación de tarea (ruta)
Iluminación a nivel del suelo que ilumina las superficies para caminar y define los bordes de caminos y escalones. Las opciones principales son bolardos, luces empotradas en el suelo y tiras de LED integradas en los escalones. Colocar bolardos luminosos lados alternos del camino a intervalos de 2 a 3 m para crear una iluminación uniforme de la superficie sin deslumbramientos. Para escalones en la entrada del patio, luces de paso empotradas en cada contrahuella son la opción más segura y estéticamente refinada: brindan entre 50 y 100 lux en la superficie del escalón sin deslumbrar a los visitantes que descienden.
Capa 3: iluminación decorativa y de seguridad
Luces direccionales que resaltan características específicas (pilares de la puerta, elementos arquitectónicos, vegetación) y brindan una respuesta de seguridad activada por movimiento. Los reflectores PIR (infrarrojos pasivos) deben colocarse para cubrir la zona de aproximación de 3 a 5 m delante de la entrada y cualquier punto de acceso lateral. Cuando se activan, estos dispositivos deben ofrecer 150–300 lux —suficiente para la identificación facial de cámaras de seguridad a distancias de hasta 5 m. Con fines decorativos, iluminar los pilares de las puertas o los árboles flanqueantes con una potencia de 5 a 15 vatios crea anclajes visuales que definen la entrada y aumentan la seguridad percibida a través de la claridad ambiental.
Los mejores tipos de accesorios para la iluminación de la entrada del patio: ventajas y desventajas
| Tipo de accesorio | Salida típica | Mejor Posición | Ventaja clave | Limitación |
|---|---|---|---|---|
| Linterna de pared / aplique | 400–1200 lúmenes | 2,0–2,8 m en pilares o paredes de puertas | Estética acogedora; amplia difusión | Direccionalidad limitada |
| Luminaria post-top | 800–2500 lúmenes | 2,5 a 4 m independientes en la entrada | Cobertura de 360°; fuerte anclaje visual | Requiere instalación en tierra |
| Baliza luminosa | 150–600 lúmenes | 0,6–1,2 m a lo largo de los bordes del camino | Bajo deslumbramiento; definición de ruta | Baja producción; necesita varias unidades |
| reflector PIR | 1.500–5.000 lm | 3 a 5 m de altura, en ángulo en la zona de aproximación | Fuerte disuasión; energía bajo demanda | Puede ser provocado por animales. |
| Luz de estaca de tierra | 200–800 lúmenes | En la base de pilares, árboles o paredes. | Efecto dramático; límite visual | No ilumina la superficie para caminar |
| Luz de paso empotrada | 50–200 lúmenes | En contrahuellas de las escaleras de entrada | Cero deslumbramiento; iluminación de tareas precisa | Requiere clasificación IP65 para exposición húmeda |
Temperatura de color y su efecto sobre la seguridad y la atmósfera
La temperatura del color (medida en Kelvin) afecta tanto la sensación de la entrada como el rendimiento de los sistemas de seguridad. Elegir la temperatura de color adecuada es una de las decisiones más impactantes y menos costosas en el diseño de iluminación de la entrada al patio:
Figura 1: Rendimiento relativo de diferentes temperaturas de color para aplicaciones de entrada a patios
La recomendación práctica: utilizar 2700K–3000K para accesorios ambientales y decorativos (faroles, bolardos, luces ascendentes) para crear una atmósfera residencial acogedora, y 4000K para cualquier dispositivo que alimente una cámara de seguridad o cubre una zona donde puede ser necesaria la identificación facial. Es aceptable mezclar estas temperaturas de color en una sola entrada; la clave es garantizar que las zonas de cobertura de la cámara reciban luz blanca neutra o fría.
Controles inteligentes que maximizan la seguridad sin desperdiciar energía
La iluminación fija desperdicia energía y crea contaminación lumínica que, de hecho, puede reducir la seguridad al eliminar el contraste entre las condiciones normales y anormales. Los sistemas de control inteligentes resuelven esto proporcionando el nivel de luz adecuado en el momento adecuado:
Sensores PIR activados por movimiento
Los sensores infrarrojos pasivos detectan el movimiento del calor corporal y activan reflectores de alto rendimiento durante un período determinado (normalmente 30 segundos a 5 minutos , ajustable). Coloque los sensores PIR para cubrir una zona de detección que comienza 5-8 m antes de la entrada avisar con antelación en lugar de reaccionar sólo cuando alguien ya está en la puerta. Los modernos sensores PIR de doble tecnología que combinan la detección de infrarrojos con microondas reducen los falsos desencadenantes de los animales y la vegetación al 60–80% en comparación con los sensores PIR de una sola tecnología.
Controles de fotocélulas desde el anochecer hasta el amanecer
Los controladores de fotocélulas encienden automáticamente la iluminación ambiental al atardecer y la apagan al amanecer, eliminando el cambio manual y garantizando que la entrada esté siempre iluminada durante las horas de oscuridad. Para lograr eficiencia energética, combine el control de la fotocélula con atenuación al 30-50 % de la salida después de medianoche cuando la actividad peatonal es mínima, esto reduce el consumo de energía entre un 50 % y un 65 % en el circuito ambiental, manteniendo al mismo tiempo una iluminación disuasoria suficiente. La mayoría de los controladores LED inteligentes admiten protocolos de atenuación de 0 a 10 V o DALI compatibles con este enfoque.
Sistemas de iluminación inteligentes con control de aplicaciones y alertas
Los sistemas de iluminación inteligentes (como los compatibles con los protocolos Matter, Zigbee o Z-Wave) permiten programar, atenuar y activar de forma remota desde un teléfono inteligente. Cuando se integra con un sistema de cámaras de seguridad, el movimiento en la entrada puede activar simultáneamente las luces, iniciar la grabación de la cámara y enviar una notificación automática al teléfono del propietario. Esta integración convierte la iluminación de la entrada al patio de una característica de seguridad pasiva a una sistema de monitoreo de seguridad activo sin aumento en el costo del hardware más allá del controlador inteligente.
Comparación de eficiencia energética: LED frente a tecnologías de iluminación tradicionales
Para las nuevas instalaciones de iluminación de entradas a patios, el LED es la única tecnología que tendrá sentido práctico en 2024. La brecha de rendimiento frente a las tecnologías más antiguas es decisiva en todos los parámetros relevantes:
Figura 2: Comparación del rendimiento de las tecnologías de iluminación exterior según métricas clave
Una linterna LED de 10 W que produce 1000 lúmenes sustituye a una halógeno de 60W produciendo una producción equivalente: una reducción del 83% en el consumo de energía. 8 horas por noche, esto ahorra aproximadamente $35–$50 por dispositivo por año en costos de electricidad (a $0,15/kWh), mientras que la vida útil de 50.000 horas del LED frente a las 2.000 horas del halógeno significa 25 veces menos reemplazos de bombillas durante la vida útil del dispositivo.
Clasificaciones IP y resistencia a la intemperie: lo que todo accesorio exterior debe tener
Cada elemento instalado en la entrada de un patio está expuesto a la lluvia, la humedad, el polvo y, potencialmente, a las salpicaduras de agua directas. El sistema de clasificación IP (Protección de ingreso) define exactamente cuánta exposición ambiental puede soportar un dispositivo:
- IP44: Protegido contra objetos sólidos de más de 1 mm y salpicaduras de agua desde cualquier dirección. Clasificación mínima aceptable para una entrada a un patio cubierto o un montaje en pared protegido. No apto para lugares expuestos.
- IP54: Protegido contra el polvo y resistente a salpicaduras. Adecuado para la mayoría de accesorios de patio montados en postes y paredes expuestas en climas templados. Este es el mínimo práctico para cualquier elemento en una entrada al aire libre.
- IP65: Totalmente estanco al polvo y protegido contra chorros de agua a baja presión desde cualquier dirección. Recomendado para todos los accesorios a nivel del suelo. (luces para caminos, luces para escalones, estacas para el suelo) y cualquier accesorio en un clima con fuertes lluvias o exposición costera.
- IP67/IP68: Requerido para accesorios totalmente sumergibles (luces subacuáticas para estanques, luces empotradas bajo el nivel del suelo en zonas donde se acumula agua). Especificaciones excesivas para la mayoría de aplicaciones de entrada a patios, a menos que se conozca el riesgo de inundación.
Para accesorios de entrada a patios en la mayoría de aplicaciones residenciales y comerciales: especifique IP54 como mínimo para accesorios de pared y postes, IP65 para todas las luces integradas a nivel del suelo y en escalones. Las luminarias clasificadas por debajo de estos umbrales experimentarán fallas prematuras debido al ingreso de humedad, la causa más común de fallas en la iluminación exterior dentro de los primeros 2 años de instalación.
Diseño de iluminación: dónde colocar las luminarias para una cobertura máxima
La posición de los accesorios determina si el sistema de iluminación logra una cobertura uniforme o crea puntos brillantes y sombras oscuras que reducen tanto la seguridad como la protección. Los siguientes principios de ubicación se aplican a la mayoría de las configuraciones de entrada al patio:
- Flanquea la apertura de la puerta simétricamente. Monte faroles de pared o postes de luz a ambos lados de la puerta a alturas iguales (2,0 a 2,5 m) para iluminar la cara de entrada sin sombras. Un montaje de un solo lado crea una entrada medio iluminada con sombras profundas en el lado no iluminado, precisamente las zonas de sombra que comprometen la seguridad.
- Coloque la luz del techo directamente encima del umbral. Si la entrada tiene una estructura elevada (arco, pérgola, marquesina), monte un accesorio empotrado o colgante directamente encima del umbral de la puerta. Esto proporciona una iluminación hacia abajo de la persona que entra y del área de la cerradura/teclado sin deslumbramiento.
- Extienda la iluminación del camino de 3 a 5 m más allá de la puerta. La iluminación debe extenderse desde la acera pública a través de la entrada al patio y hacia el camino interior inmediato. Una zona de transición bien iluminada evita el contraste desorientador entre una entrada luminosa y un patio interior inmediatamente oscuro.
- Apunte los reflectores de seguridad entre 30 y 45° hacia abajo desde la horizontal. Este ángulo maximiza el área iluminada en la superficie de acceso mientras minimiza el deslumbramiento directo hacia los visitantes que se acercan y evita el paso de la luz a las propiedades vecinas.
- Evite montar luces detrás del campo de visión de la cámara. Si una cámara de seguridad cubre la entrada, asegúrese de que no haya ninguna fuente de luz montada en el campo de visión de la cámara mirando directamente hacia la lente; esto crea destellos en la lente que inutilizan la imagen. Ilumina la escena desde un lado o desde arriba de la posición de la cámara.
- Utilice iluminación ascendente para marcar la entrada desde la distancia. La iluminación de los pilares de la puerta o de los árboles flanqueantes hace que la entrada al patio sea visible e identificable desde 20 a 50 m de distancia, lo cual es importante tanto para la navegación como para comunicar a posibles intrusos que los límites de la propiedad están claramente definidos y monitoreados.
Participación de aplicaciones de iluminación de entrada de patio por tipo de propiedad
Comprender cómo los diferentes tipos de propiedades priorizan la iluminación de la entrada al patio ayuda a contextualizar la selección de accesorios y la asignación del presupuesto:
Figura 3: Distribución estimada de aplicaciones de iluminación de entrada a patios por tipo de propiedad
Preguntas frecuentes sobre la iluminación de la entrada al patio
P1: ¿Cuántos lúmenes necesito para una luz de entrada al patio?
La respuesta depende de la altura de montaje y del ancho de la entrada y no de un único número universal. Como guía práctica: para una puerta de entrada residencial estándar (de 3 a 4 m de ancho, fijación a 2,5 m de altura), una lámpara principal que produzca entre 800 y 1500 lúmenes es suficiente para lograr entre 50 y 75 lux en la superficie de entrada. Para una entrada de acceso más ancha (5 a 6 m) o una luminaria montada a mayor altura (3 a 4 m), aumente el objetivo a 1500 a 2500 lúmenes para compensar el área de extensión y la altura de montaje. Para una cobertura de seguridad activada por movimiento, un reflector PIR de 2500 a 4000 lúmenes es apropiado para una zona de aproximación estándar. En caso de duda, utilice una herramienta de cálculo de iluminación gratuita (la mayoría de los principales fabricantes de accesorios la proporcionan en línea) para modelar los niveles de lux antes de comprar.
P2: ¿Cuál es la mejor altura para montar un aplique en la entrada de un patio?
Para faroles de pared que flanquean una puerta o entrada, 2,0 a 2,5 m sobre el nivel del suelo terminado es la recomendación residencial estándar. Esta altura mantiene la fuente de luz por encima del nivel directo de los ojos (reduciendo el deslumbramiento), proporciona un cono lo suficientemente ancho para iluminar la puerta y el camino adyacente y permite alcanzar la luminaria para reemplazar la bombilla sin equipo especializado. Para luminarias más grandes y de mayor rendimiento (linternas de poste, paquetes de pared comerciales), son apropiados de 3,0 a 4,0 m para distribuir la mayor producción de lúmenes en un área más amplia. Los reflectores de seguridad deben montarse entre 3,0 y 5,0 m, con un ángulo hacia abajo de 30 a 45° hacia la zona de aproximación.
P3: ¿Las luces alimentadas por energía solar proporcionarán una seguridad adecuada en la entrada de un patio?
Las luces solares son adecuadas para iluminación de caminos e iluminación decorativa de acento en las entradas al patio, pero tienen limitaciones significativas para aplicaciones críticas para la seguridad. Las principales limitaciones son: la capacidad de la batería limita el funcionamiento constante de alto rendimiento durante las largas noches de invierno; la producción cae entre un 40% y un 70% en los días nublados antes de que se necesite el dispositivo esa noche; y la mayoría de las luminarias solares no pueden mantener los 1500 a 4000 lúmenes necesarios para una iluminación de seguridad PIR eficaz durante más de 1 a 2 ciclos de activación por noche. Para una iluminación de seguridad confiable en la entrada de un patio, Se recomiendan encarecidamente los accesorios LED cableados para las capas primaria y de seguridad, con energía solar reservada para marcadores de camino suplementarios o elementos decorativos donde un alto rendimiento constante no es crítico.
P4: ¿Cómo evito que las luces de entrada al patio molesten a los vecinos o provoquen contaminación lumínica?
Tres opciones de diseño controlan la intrusión lumínica y la contaminación lumínica ascendente: (1) Utilice dispositivos de corte total o semi-corte que dirigen toda la luz hacia abajo y hacia los lados, eliminando el derrame hacia arriba. Los accesorios estilo linterna con bombillas expuestas por encima de la línea de visión crean la mayor contaminación lumínica; en su lugar, elija accesorios con tapas opacas y paneles laterales difusos. (2) Focos en ángulo estrictamente dentro de los límites de la propiedad —un ángulo descendente de 45° con el haz apuntado no más allá de la línea de propiedad. (3) Utilice la atenuación después de medianoche —reducir los circuitos ambientales al 30% de la producción después de las 11 p.m. a medianoche prácticamente elimina las molestias a los vecinos y al mismo tiempo mantiene la disuasión. Cuando la proximidad del vecino sea una preocupación, elija accesorios con temperatura de color cálida de 2700K , que perturba mucho menos el ritmo circadiano humano y es menos intrusivo visualmente que la luz blanca fría al mismo nivel de lux.
P5: ¿La iluminación de la entrada al patio debería estar en un circuito eléctrico separado?
Sí, tanto por razones prácticas como de seguridad, La iluminación de la entrada al patio exterior siempre debe estar en un circuito exterior exclusivo. protegido por un disyuntor GFCI (interruptor de circuito de falla a tierra). Un circuito dedicado evita que una falla interior apague la iluminación de seguridad exterior y evita la sobrecarga de los circuitos compartidos. La protección GFCI es un requisito del código en la mayoría de las jurisdicciones para todos los enchufes y accesorios exteriores. Si se utilizan controles inteligentes o sensores de movimiento, un circuito dedicado también simplifica la programación y evita interferencias con otras cargas. Para instalaciones de entrada más grandes con múltiples tipos de accesorios, considere circuitos separados para iluminación ambiental (controlada por fotocélulas), iluminación de caminos y reflectores de seguridad (controlados por PIR); esto permite que cada capa se controle y mantenga de forma independiente.
P6: ¿Con qué frecuencia se deben dar mantenimiento a los accesorios de iluminación de la entrada al patio?
Las luminarias LED para entradas de patio requieren mucho menos mantenimiento que los tipos de lámparas tradicionales, pero no cero mantenimiento. Un horario práctico: mensual —inspeccionar visualmente todos los accesorios en busca de daños, lentes empañados o desalineados; Compruebe que los sensores PIR se activen correctamente. Cada 6 meses —limpie las cubiertas de las lentes con un paño húmedo para eliminar la suciedad, las telarañas y la oxidación que pueden reducir la salida de luz en 10-30% durante un año ; verifique que todos los accesorios de montaje no tengan corrosión; Verifique que las entradas de los conductos de cables estén selladas. Anualmente —probar y, si es necesario, recalibrar la sensibilidad y la temporización del sensor PIR; verifique todas las conexiones de cableado en las cajas de conexiones para detectar entrada de humedad; Confirme que los controles de atenuación y los sensores de fotocélulas estén funcionando correctamente. Las luminarias LED de calidad con una duración de 50 000 horas requieren reemplazo de la lámpara solo cada 17 años a 8 horas por noche, pero es posible que sea necesario reemplazar el controlador (equipo de control electrónico) después de 10 a 12 años en ambientes exteriores hostiles.
